Prednosti

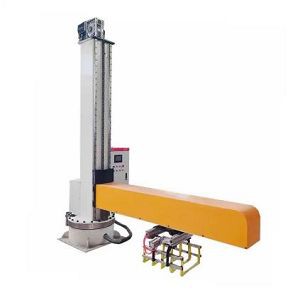

Prednosti avtomatskega paletizatorja Truss
Natančno zlaganje
Samodejni paletizator Truss ima zelo togo strukturo palet v kombinaciji z kodirnikom zaprte-zanke, ki zagotavlja natančnost pozicioniranja pri zlaganju±2 mmTa natančnost omogoča dosledno, zanesljivo paletiziranje izdelkov, zmanjšanje napak, izboljšanje učinkovitosti in podporo za-avtomatizirane operacije v velikih količinah v skladiščih in proizvodnih linijah.
Varnost in skladnost
Samodejni paletizer Truss, zasnovan z mislijo na varnost operaterja, je opremljen s svetlobnimi zavesami, gumbi za zaustavitev v sili in električnimi zaporami. Sistem ustrezaVarnostni standard EN ISO 13849-1 PL d, ki zagotavlja varno in skladno delovanje v industrijskih okoljih.
Inteligentna povezljivost
Vgrajen-PLC nadzorni sistem podpira Ethernet, OPC-UAin druge industrijske komunikacijske protokole, ki omogočajo brezhibno integracijo zMES in ERP sistems. Ta povezljivost zagotavlja-nadzor v realnem času, izmenjavo podatkov in učinkovito usklajevanje znotraj avtomatiziranih proizvodnih linij, kar povečuje splošno učinkovitost delovanja.
Aplikacije
Širok spekter uporabe
IzdelekSpecifikacija
| Kategorija | Specifikacija |
|---|---|
| Ime izdelka | Avtomatski paletizer Truss |
| Material okvirja | -Aluminijeva zlitina visoke trdnosti (lahka) ali jeklena konstrukcija (težka-obremenitev) |
| Način namestitve | Nameščen nad proizvodno linijo ali tekočim trakom; pritrjen s sidrnimi vijaki ali razteznimi vijaki |
| Sistem gibanja | Koordinirano gibanje treh{0}}osov (X, Y, Z) |
| X-os (stransko gibanje) | Kroglični-pogon s servo ali zobato letvijo; zagotavlja gladko in natančno vodoravno gibanje po širini zlaganja |
| Y-os (vzdolžno gibanje) | Servo + kroglični ali sinhroni jermenski pogon; nadzoruje globinsko pozicioniranje palete |
| Z-os (navpično gibanje) | Servo{0}}poganjan kroglični ali verižni dvigalni sistem; nastavljiva višina oprijema in postavitve |
| Rotacijska os (R-os, izbirno) | Vrtenje 0–360 stopinj za prilagajanje orientacije materiala |
| Natančnost pozicioniranja | Do ±0,01 mm (natančnost servo krmiljenja) |
| Nadzorni sistem | Krmiljenje PLC + vmesnik HMI z zaslonom na dotik |
| Komunikacijski protokoli | Ethernet, OPC-UA, združljiv s sistemi MES/ERP |
| Varnostne funkcije | Svetlobna zavesa, zaustavitev v sili, električna blokada; skladnost z EN ISO 13849-1 PL d |
| Scenariji uporabe | Primerno za avtomatsko paletiranje v logistični industriji, industriji hrane, pijače, kemični in proizvodni industriji |
Strukturni okvir
1. Samodejni paletni paleter Glavni okvir
Nosilna konstrukcija
Material: Visoko{0}}trdna aluminijeva zlitina (lahka) ali jeklena struktura (težka-obremenitev) se običajno uporablja za zagotovitev splošne togosti in anti-deformacijske sposobnosti.
Tip portala:Dvojni stebri podpirajo nosilec, kar je primerno za velike razpone in velike obremenitve (kot so logistična skladišča).
Konzolni tip:Eno{0}}stranska podpora,-prihranek prostora, primeren za proizvodne linije z omejenim prostorom (kot so majhne delavnice).
Način namestitve:Postavljen nad proizvodno linijo ali tekoči trak, pritrjen s sidrnimi vijaki ali razteznimi vijaki za zmanjšanje zasedenosti tal.
2. Samodejni paletni paleter Proga in žarek
Tir -osi X:Glavni nosilec se uporablja kot referenčna tirnica za gibanje osi X-, običajno linearno vodilo ali struktura zobate letve.
Tir osi Y/Z-:Povezan z glavnim žarkom prek drsnika ali drsnika, da tvori navpično in vzdolžno pot gibanja.
Tri{0}}osni sistem gibanja
1. X-os (stransko gibanje)
Funkcija: vodoravno premikanje levo in desno, ki pokriva širino območja zlaganja.
Izvedba:
Na glavni nosilec je nameščen servo motor, ki poganja zobniško letev, ali pa drsnik potiska kroglični vijak.
Visoko{0}}natančna linearna vodila zagotavljajo gladko premikanje in ponovljivo natančnost pozicioniranja.
2. Y-os (vzdolžno gibanje)
Funkcija: vodoravno premikanje naprej in nazaj za nadzor globinskega položaja palete.
Izvedba:
Običajno integriran v drsnik osi X-, ki ga poganja servo motor + kroglično vreteno.
Nekateri modeli uporabljajo sinhroni jermenski pogon, ki je primeren za majhne-obremenitve in visoke-hitrosti.
3. Z-os (navpično gibanje)
Funkcija: dvignite in spustite, prilagodite višino prijemala in postavitve.
Izvedba:
Navpični steber ali vodilna konstrukcija s krogličnim vijakom ali verigo, ki jo poganja servo motor (vrsta težke-obremenitve).
Končni-vmesnik aktuatorja podpira hitro zamenjavo napeljave.
Pogonski in prenosni sistem
1. Samodejni paletni paleter Vir energije
Servo motor: Vsaka os je opremljena neodvisno za doseganje natančnega nadzora hitrosti in položaja (ločljivost do ±0,01 mm).
Reduktor (neobvezno): uporablja se za povečanje navora in prilagajanje scenarijem velike-obremenitve.
2. Način prenosa
Kroglični vijak: visoka natančnost, nizko trenje, primeren za lahke in srednje obremenitve.
Zobna letev: odpornost na velike obremenitve, dolg hod, primeren za nosilce z velikim razponom.
Sinhroni jermen: poceni, malo hrupa, uporablja se pri majhnih obremenitvah in visokih hitrostih.
Končni aktuator
Tip sponke
Mehansko prijemalo: primerno za materiale pravilnih oblik, kot so škatle in vrečke.
Vakuumski prisesek: uporablja se za ravne površine (kot so kartoni in steklene plošče).
Elektromagnetna priseska: namenjena kovinskim materialom (kot so jeklene plošče in kovinske pločevinke).
Objemka po meri: zasnovana za posebne oblike (kot so bobni in deli posebne{0}}oblike).
Razširjena funkcija
Rotacijska os (os R): integrirana na koncu osi Z za doseganje prilagoditve smeri materiala (rotacija 0-360 stopinj).
Naprava za nadzor sile: zaznajte silo vpenjanja, da preprečite materialno škodo (kot je paletiranje lomljivih predmetov).
